نحوه نصب پارچه کششی: راهنمای کامل گام به گام

نحوه نصب پارچه کششی: پاسخ مستقیم

نصب پارچه کششی - به ویژه پارچه کششی پی وی سی - به یک توالی ساختاریافته نیاز دارد: آماده سازی محل، نصب قاب، باز کردن و قرار دادن پارچه، کشش لبه، و لنگر نهایی. این فرآیند صرفاً در مورد محکم کشیدن مواد نیست. این شامل توزیع تنش محاسبه شده برای جلوگیری از تغییر شکل، افتادگی یا شکست زودرس است. هنگامی که به درستی انجام شود، یک ساختار پارچه کششی PVC به درستی نصب شده می تواند دوام بیاورد 15 تا 25 سال با حداقل تعمیر و نگهداری

چه در حال نصب بادبان سایه دار بر روی یک حیاط تجاری باشید، چه یک سایبان کششی برای یک مکان رویداد در فضای باز، یا یک سقف غشایی معماری بزرگ، اصول اصلی نصب یکسان باقی می ماند. این راهنما از طریق هر مرحله به تفصیل می پردازد، بنابراین شما یک مرجع قابل اعتماد از ابتدا تا انتها دارید.

آشنایی با پارچه کششی پی وی سی قبل از نصب

قبل از انتخاب یک ابزار واحد، باید موادی را که با آن کار می کنید، درک کنید. پارچه کششی پی وی سی منسوجات فنی روکش شده ای است که از لایه لایه کردن پلی وینیل کلرید (PVC) روی شبکه نخ پلی استر پایه ساخته شده است. این ساختار به مواد خواص کلیدی آن را می دهد: استحکام کششی بالا، پایداری ابعادی تحت بار، مقاومت در برابر اشعه ماوراء بنفش و نفوذناپذیری آب.

وزن های متداول پارچه کششی پی وی سی که در تاسیسات معماری و تجاری استفاده می شود از محدوده متفاوتی برخوردار است 650 گرم در متر مربع تا 1100 گرم در متر مربع . پارچه‌های سبک‌تر در حدود 650 تا 750 گرم در متر مربع به سازه‌های سایه‌دار و پناهگاه‌های موقتی می‌آیند، در حالی که پارچه‌های سنگین‌تر با 900 تا 1100 گرم در متر مربع در سقف‌های دائمی، سایبان‌های استادیوم و سازه‌های کششی با دهانه بزرگ استفاده می‌شوند.

ویژگی های کلیدی که بر نصب تأثیر می گذارد

• استحکام کششی: معمولا 3000 تا 6000 نیوتن در 5 سانتی متر در جهت تار و پود
• مقاومت در برابر پارگی: برای سازه های بارگذاری شده با باد مهم است
• انبساط حرارتی: پی وی سی با دما منبسط و منقبض می شود، که باید به عنوان کشش در نظر گرفته شود
• پوشش سطح: برخی از پارچه ها دارای روکش های PVDF یا لاک هستند که بر نحوه واکنش آنها به سخت افزار گیره تأثیر می گذارد.
• درزهای جوش: استحکام درزهای جوش داده شده در کارخانه باید مطابق یا بیشتر باشد 80% استحکام پارچه پایه

درک این ویژگی‌ها به شما کمک می‌کند تا سخت‌افزار کششی مناسب را انتخاب کنید، مقادیر پیش تنش صحیح را تنظیم کنید و از فشار بیش از حد پارچه در حین نصب جلوگیری کنید.

ابزار و مواد مورد نیاز برای نصب پارچه کششی

داشتن ابزار مناسب در محل قبل از شروع نصب باعث صرفه جویی در زمان، کاهش خطاها و محافظت از پارچه و کارگران درگیر می شود. در زیر لیستی جامع از آنچه برای نصب پارچه کششی PVC استاندارد نیاز دارید آورده شده است.

آماده سازی سایت: مرحله ای که اکثر نصب کنندگان عجله دارند

آماده سازی ضعیف سایت دلیل اصلی مشکلات نصب است. قبل از اینکه پارچه کششی پی وی سی به محل برسد، قاب سازه یا نقاط لنگر باید به طور کامل برپا شود، از نظر شاقول و سطح بررسی شود و مطابقت با نقشه های ساخت تایید شود. هر انحراف بیشتر از ± 5 میلی متر از ابعاد طراحی می تواند منجر به توزیع ناهموار تنش در سراسر پانل پارچه شود.

چک لیست قبل از ورود پارچه به سایت

• بر اساس نقشه های مهندسی، تأیید کنید که تمام اعضای قاب فولادی یا آلومینیومی نصب، لوله کشی شده و جوش داده شده یا پیچ و مهره شده اند.
• بررسی کنید که پایه های بتنی یا پایه های لنگر به استحکام کامل پخت رسیده اند (معمولا 28 روز برای بتن استاندارد )
• بررسی کنید که تمام سخت افزارهای گیره یا ریل Keder از قبل روی قاب نصب شده باشند
• ابعاد قطری دهانه قاب را اندازه بگیرید تا مطمئن شوید که مربع است - دو قطر باید در داخل باشند 10 میلی متر از یکدیگر
• ناحیه زیر و اطراف ساختار را از زباله ها، اشیاء تیز یا هر چیزی که می تواند پارچه را در حین باز کردن گیر کرده یا سوراخ کند پاک کنید.
• پیش بینی آب و هوا را بررسی کنید - اگر سرعت باد بیشتر شد، نصب پارچه را شروع نکنید 25 کیلومتر در ساعت یا اگر باران قریب الوقوع است
• اطمینان حاصل کنید که تجهیزات دسترسی (داربست، بالابر بوم یا سکوی کار مرتفع) در موقعیت خود قرار دارند و از نظر ایمنی بررسی می شوند.

یکی از مراحلی که اغلب نادیده گرفته می شود، بررسی دما در روز نصب است. پارچه کششی PVC به طور ایده آل باید زمانی نصب شود که دمای محیط بین آن باشد 10 درجه سانتی گراد و 30 درجه سانتی گراد . در شرایط بسیار سرد، PVC سفت‌تر و انعطاف‌پذیرتر می‌شود و قرار گرفتن در ریل‌های Keder را سخت‌تر می‌کند. در شرایط بسیار گرم، پارچه شل می شود و ممکن است پس از نصب، پس از خنک شدن، شل به نظر برسد.

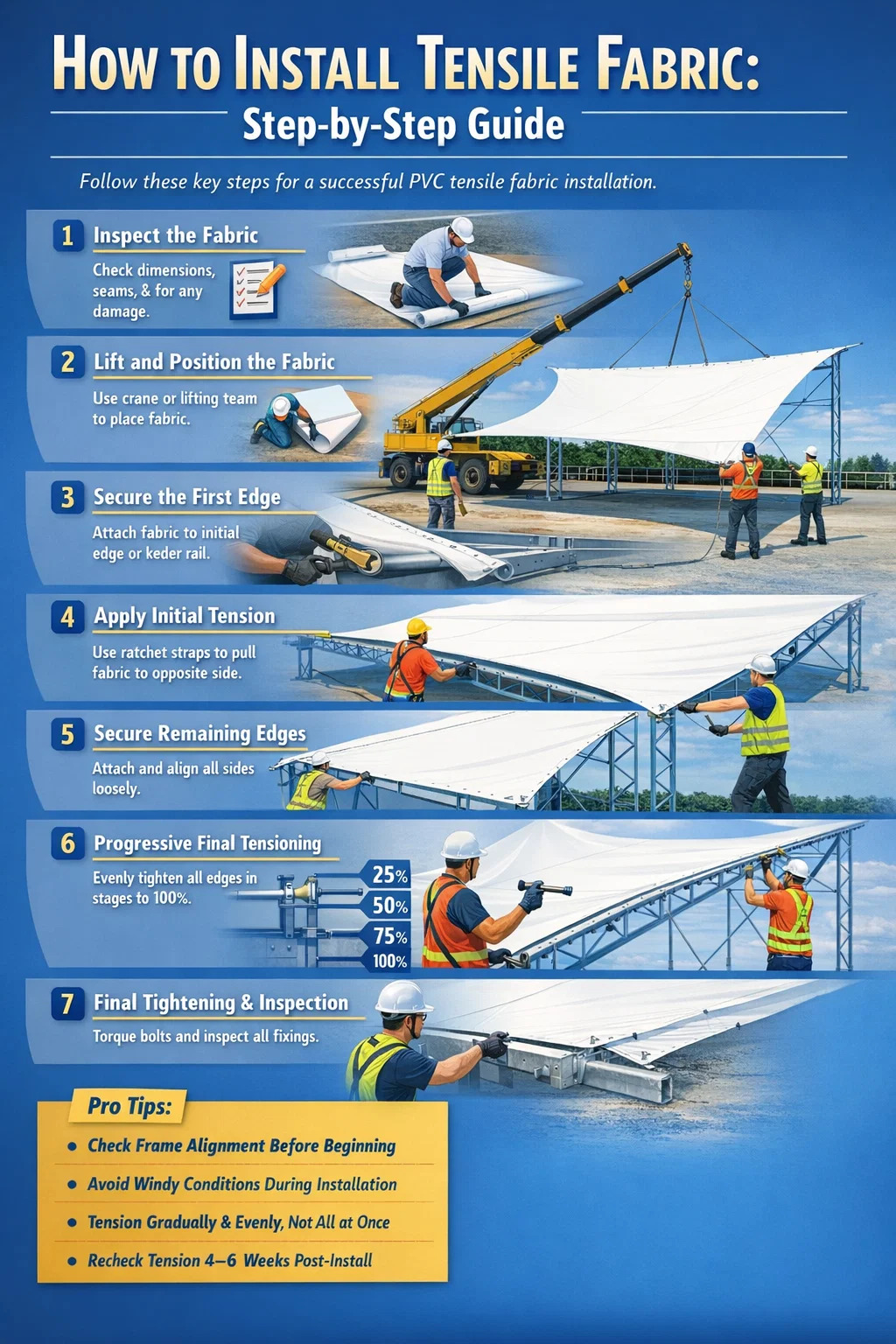

مراحل نصب گام به گام پارچه کششی PVC

توالی زیر برای اکثر تاسیسات تجاری و معماری پارچه کششی PVC کاربرد دارد. بر اساس سیستم اتصال لبه خاص مورد استفاده - ریل کدر، گیره صفحه یا طناب در کانال تنظیم کنید.

مرحله 1 - قبل از باز کردن پانل پارچه را بررسی کنید

قبل از باز شدن رول، اسناد تحویل را بررسی کنید تا تأیید کنید که پانل پارچه با ترتیب مطابقت دارد: ابعاد صحیح، درجه مواد و محل درز جوش. پس از باز شدن رول، پارچه را روی یک برزنت تمیز یا پوشش محافظ زمین بگذارید. هرگونه آسیب ناشی از حمل و نقل - بریدگی، علائم ساییدگی یا تغییر شکل تسمه های بافته را بررسی کنید. بررسی کنید که تمام اتصالات گوشه، چشمک‌ها یا لبه‌های کدر سالم و درست قرار گرفته باشند.

پارچه را روی زمین ناهموار نکشید. حتی تماس کوتاه با بتن یا شن می تواند باعث ساییدگی پوشش PVC شود و مقاومت در برابر اشعه ماوراء بنفش و دوام طولانی مدت را به خطر بیندازد.

مرحله 2 - پارچه را بلند کرده و روی سازه قرار دهید

برای پانل های کوچک کمتر از 30 متر مربع، تیمی متشکل از 4 تا 6 کارگر می توانند پارچه را به صورت دستی بلند کرده و قرار دهند. برای پانل های بزرگتر، جرثقیل یا تله هندلر با میله پخش کننده مورد نیاز است. تسمه های بالابر را فقط به نقاط بالابر مشخص شده وصل کنید - هرگز به خود بدنه پارچه.

پارچه را روی سازه طوری قرار دهید که طولانی ترین لبه با بلندترین عضو سازه هماهنگ باشد. این امر مسافتی را که هر لبه باید طی کند تا به نقطه اتصال خود بپیماید، به حداقل می‌رساند و خطر تنش ناهموار در مرحله بعدی را کاهش می‌دهد.

مرحله 3 - لبه اول را ایمن کنید

همیشه با یک لبه ثابت یا کم حرکت شروع کنید - معمولاً یک لبه مستقیم در امتداد تیر پشته یا عضو سازه اولیه. برای سیستم‌های ریلی Keder، طناب یا مهره‌ها را به داخل کانال آلومینیومی بلغزانید که از یک انتها شروع شده و به سمت دیگر حرکت کنید. از یک پتک لاستیکی و یک ابزار فشاری لبه‌های صاف برای قرار دادن مهره کدر به طور کامل در شکاف استفاده کنید، بدون اینکه آن را مخدوش کنید.

برای سیستم‌های گیره صفحه، تای پارچه را زیر صفحه گیره قرار دهید، پیچ‌ها را با انگشت وارد کنید، و قبل از سفت شدن نهایی، تراز را تأیید کنید. در این مرحله، تمام اتصالات باید فقط با دست محکم شوند - گشتاور نهایی بعدا انجام می شود.

مرحله 4 - کشش اولیه را روی لبه مخالف اعمال کنید

با محکم شدن اولین لبه، به سمت لبه مقابل حرکت کنید. تسمه های جغجغه ای یا کشنده های ضامن دار را به اتصالات گوشه یا حلقه های کشش بچسبانید و پارچه را به سمت نقطه اتصالش بکشید. هدف در این مرحله کشش نهایی نیست - بلکه صرفاً حذف شلی حجیم است تا پارچه در سراسر ساختار صاف قرار گیرد.

همانطور که می کشید، سطح پارچه را تماشا کنید. هر گونه چین و چروک مورب نشان می دهد که کشش ناهموار است. جهت و میزان کشش هر بند را به طور مستقل تنظیم کنید تا ردیابی پانل پارچه صاف بماند. هنگامی که لبه مقابل به سخت افزار اتصال خود رسید، آن را به طور شل محکم کنید - گیره های محکم دستی یا مهره های کدر تا حدی وارد شده.

مرحله 5 - لبه های باقی مانده را ایمن کنید

با دو لبه مخالف که به صورت شل وصل شده اند، روی دو لبه باقیمانده با همان ترتیب کار کنید: وصل کنید، تراز کنید، به آرامی بکشید و شل محکم کنید. در پایان این مرحله، هر چهار لبه (یا تمام لبه های محیطی برای اشکال پیچیده) باید به طور شل به سازه متصل شوند. پارچه هنوز هم تا حدودی شل به نظر می رسد - این مورد انتظار می رود و در این مرحله درست است.

مرحله 6 - کشش نهایی پیشرونده

این بحرانی ترین مرحله کل نصب است. کشش نهایی باید به تدریج و به طور یکنواخت در تمام لبه ها به طور همزمان اعمال شود - نه لبه به لبه. روش صحیح کار در آن است پاس های افزایشی : 25% کشش هدف را به تمام لبه ها اعمال کنید، سپس 50%، سپس 75% و سپس 100%. این رویکرد پیشرونده تضمین می کند که پارچه به طور یکنواخت در سراسر منطقه خود بدون تمرکز تنش در هیچ نقطه ای کشیده می شود.

برای سیستم‌های ریلی Keder، کشش نهایی با سفت کردن پیچ‌های کششی یا گیره‌های ادغام شده در درپوش‌های انتهای ریل به دست می‌آید. برای سیستم های گیره صفحه، پیچ ها به مقادیر گشتاور مشخص شده سفت می شوند - معمولا 25-40 نیوتن متر برای پیچ و مهره های ضد زنگ M10، بسته به مشخصات سخت افزاری.

در طول کشش، سطح پارچه را به طور مداوم کنترل کنید. سطح تنش صحیح پانل پارچه ای کششی PVC باید به صورت زیر باشد:

• بدون چروک های استرس مورب که در سراسر پانل قرار دارند
• هنگامی که به آرامی با دست فشار داده شود، با حداقل انحراف، سفت شود
• منحنی در هندسه مورد نظر (ضدآلاستیک، سنکلاستیک یا مسطح، در هر طرح)
• بدون مناطق استخر یا نقاط مسطح که به آب اجازه تجمع می دهند

مرحله 7 - سفت کردن نهایی پیچ و بازرسی سخت افزاری

هنگامی که کشش کامل به دست آمد، هر نقطه ثابت را به طور سیستماتیک دور زده و تمام پیچ ها را با گشتاور مشخص شده ببندید. از آچار گشتاور کالیبره شده استفاده کنید - حدس زدن بر اساس احساس برای تاسیسات ساختاری قابل قبول نیست. مقادیر گشتاور اعمال شده در هر نقطه ثابت را برای گزارش نگهداری ثبت کنید.

بررسی کنید که مهره Keder به طور کامل و یکنواخت در همه کانال های ریلی قرار گرفته باشد. هر بخش از مهره که به طور کامل قرار نگرفته باشد، یک تمرکز تنش موضعی ایجاد می کند که می تواند منجر به شکستگی لبه ها، به ویژه تحت بارگذاری باد شود.

سیستم های تثبیت پارچه کششی: کدام یک از آنها استفاده شود

انتخاب سیستم تثبیت لبه به طور قابل توجهی بر فرآیند نصب و عملکرد بلند مدت سازه کششی تأثیر می گذارد. در اینجا متداول ترین سیستم های مورد استفاده در پارچه کششی پی وی سی را مشاهده می کنید.

برای نصب طولانی‌مدت پارچه کششی PVC تجاری و معماری، سیستم ریل Keder معمولاً انتخاب ارجح است زیرا بارهای لبه را به‌جای تمرکز تنش در نقاط گسسته، به طور پیوسته در کل محیط توزیع می‌کند. این به طور مستقیم به عمر طولانی تر پارچه و کاهش خطر پارگی لبه ترجمه می شود.

اشتباهات رایج در هنگام نصب پارچه کششی و نحوه اجتناب از آنها

حتی تیم های نصب با تجربه نیز خطاهای قابل اجتنابی را مرتکب می شوند. درک متداول ترین اشتباهات باعث صرفه جویی در زمان، هزینه و به طور بالقوه خود پانل پارچه می شود.

بیش از حد تنش

محکم‌تر کردن پارچه نسبت به مشخصات طراحی، آن را قوی‌تر نمی‌کند - تغییر شکل خزشی در پوشش PVC را تسریع می‌کند، بر درزهای جوش بیش از ظرفیت طراحی آنها فشار وارد می‌کند و ساختار نگهدارنده را بیش از حد بارگذاری می‌کند. مقادیر پیش تنش طراحی برای پارچه کششی PVC معماری معمولاً در محدوده ای قرار می گیرند 1.5-3.0 kN/m . همیشه بر اساس مشخصات مهندسی کار کنید، نه قضاوت بصری.

کشش یک لبه در یک زمان

با کشش کامل یک لبه قبل از لبه های دیگر، به آن لبه متصل می شود تا تمام بار پیش تنش اولیه را به صورت نامتقارن حمل کند. این امر هندسه پارچه را مخدوش می کند و تنش های پسماند ناهموار ایجاد می کند. همیشه قبل از شروع کشش نهایی، تمام لبه ها را شل وصل کنید، و همیشه در عبورهای تدریجی در تمام لبه ها کشش دهید.

نصب در باد زیاد

الف پارچه کششی پی وی سی پانل با مساحت 50 متر مربع مانند یک بادبان بزرگ در باد عمل می کند. در سرعت 30 کیلومتر در ساعت، بار دینامیکی روی یک پانل تا حدی ایمن می‌تواند از ظرفیت نگهداری دستی یک تیم چهار نفره فراتر رود. حوادث نصب ناشی از باد یکی از دلایل اصلی آسیب پارچه و آسیب کارگران در سایت های سازه کششی است.

جهت گیری نادرست پارچه

اکثر پارچه های کششی PVC دارای خواص کششی متفاوتی در جهت تار (طولی) و پود (عرضی) هستند. طراحی مهندسی مشخص می کند که کدام جهت باید با مسیر بار اولیه هماهنگ باشد. نصب پارچه با چرخش 90 درجه از جهت طراحی آن می تواند عملکرد ساختاری را به میزان قابل توجهی کاهش دهد. همیشه قبل از محکم کردن هر لبه، جهت گیری را در مقابل نقشه ساخت تایید کنید.

رد شدن از بررسی تنش مجدد

پارچه کششی پی‌وی‌سی جدید در هفته‌های اول پس از نصب، تحت یک دوره بسترسازی قرار می‌گیرد. نخ های پایه پلی استر کمی زیر بار می نشینند و پارچه تقریباً شل می شود 2-5٪ مقدار پیش تنش اولیه آن بررسی تنش مجدد و تنظیم در 4-6 هفته پس از نصب یک روش استاندارد است و باید در هر قرارداد نصب گنجانده شود.

ملاحظات ویژه برای سازه های پارچه ای کششی PVC با دهانه بزرگ

سازه هایی با دهانه های واضح بیش از 15 متر پیچیدگی اضافی را معرفی کنید که فراتر از توالی نصب استاندارد توضیح داده شده در بالا است.

اتصال پانل و جوشکاری میدانی

پارچه کششی پی وی سی به طور معمول به صورت رول تولید می شود عرض 1.5 تا 5 متر . سایبان های بسیار بزرگ به چندین پانل نیاز دارند که قبل از تحویل در کارخانه به یکدیگر جوش داده شوند. برای سازه های بسیار بزرگ که در آن پانل های جوشکاری شده برای حمل و نقل بیش از حد بزرگ هستند، ممکن است جوشکاری میدانی با استفاده از تجهیزات جوشکاری هوای گرم در محل مورد نیاز باشد. جوش های میدانی به شرایط کنترل شده نیاز دارند - دما، رطوبت و تمیزی سطح همگی بر کیفیت جوش تأثیر می گذارند. یک جوش پی وی سی با هوای گرم که به درستی اجرا شده است، استحکام اتصال را به دست می آورد 90-95٪ استحکام پارچه پایه .

کابل های پشتیبانی متوسط و لبه های زنجیره ای

سازه های کششی با دهانه بزرگ اغلب از کابل های زنجیره ای فولادی ضد زنگ در امتداد لبه های آزاد یا خطوط پشتیبانی میانی استفاده می کنند. تعامل بین کشش کابل و کشش پارچه نیاز به تنظیم هماهنگ در هنگام نصب دارد. کابل ها با استفاده از گیره ها به مقادیر مشخص از قبل تنیده می شوند و کشش پارچه نسبت به هندسه کابل کالیبره می شود. این نیاز به نظارت مهندسی دارد و برای کارگران آموزش ندیده وظیفه ای نیست.

نصب مرحله‌ای برای مجموعه‌های چند پانل

هنگامی که یک سقف بزرگ از چندین پانل مجاور تشکیل شده است، نصب باید دنباله ای مشخص را دنبال کند تا از اعوجاج پانل های تکمیل شده توسط کشش پانل های مجاور جلوگیری شود. به طور معمول، نصب از مرکز سازه به سمت بیرون، یا از بالاترین نقطه به پایین، بسته به هندسه سازه انجام می شود.

چک لیست بازرسی پس از نصب

پس از اتمام نصب، قبل از امضای پروژه، یک بازرسی کامل انجام دهید. این کار از نصب کننده و مشتری با مستندسازی وضعیت سازه در زمان تحویل محافظت می کند.

1. محیط کامل را طی کنید و هر نقطه ثابت را بررسی کنید - نشیمنگاه Keder، گشتاور پیچ صفحه یا نشیمنگاه طناب در کانال
2. سطح پارچه را از سطح زمین برای چین و چروک، مناطق کششی ناهموار یا اعوجاج قابل مشاهده بررسی کنید
3. همه درزهای جوش را از نظر لایه لایه شدن یا حباب بازرسی کنید - هر درزی که می توان با دست جدا کرد خراب شده و نیاز به تعمیر دارد.
4. اطمینان حاصل کنید که تمام نقاط زهکشی و نقاط کم در هندسه پارچه به درستی آب را از سازه دور می کنند.
5. بررسی کنید که هیچ لبه پارچه ای در تماس مستقیم با فولاد یا لبه های تیز نباشد که می تواند به مرور زمان باعث سایش شود
6. از تمام نقاط ثابت و ساختار کلی نصب شده برای ثبت پروژه عکس بگیرید
7. تمام مقادیر گشتاور اعمال شده، مواد استفاده شده و شرایط محیطی در حین نصب را در فایل تعمیر و نگهداری ثبت کنید
8. دستورالعمل‌های مراقبت و نگهداری سازنده را برای درجه پارچه کششی PVC خاص نصب شده به مشتری ارائه دهید

برنامه تعمیر و نگهداری برای محافظت از سرمایه گذاری پارچه کششی PVC شما

نصب شروع کار است نه پایان کار. یک برنامه تعمیر و نگهداری ساختاریافته عمر مفید سازه های پارچه ای کششی را به میزان قابل توجهی افزایش می دهد. جدول زیر فواصل نگهداری توصیه شده برای نصب پارچه کششی PVC تجاری را نشان می دهد.

برای تمیز کردن سطوح فقط از محلول های پاک کننده سازگار با پی وی سی با pH خنثی استفاده کنید. از واشرهای پرفشار که به سمت درزهای جوش یا سخت افزار تثبیت می شوند خودداری کنید – آب با فشار بالا پایدار می تواند آب را به زیر گیره های صفحه فشار دهد و خوردگی را تسریع کند. یک برس نرم با مواد شوینده خنثی رقیق شده و به دنبال آن شستشو با آب تمیز برای تمیز کردن معمول کافی است.

چه زمانی با یک متخصص تماس بگیرید: محدودیت‌های نصب پارچه کششی DIY

هر پروژه پارچه کششی برای خودنصب یا پیمانکاران عمومی بدون تجربه خاص مناسب نیست. شرایط زیر به یک نصاب سازه کششی متخصص یا مهندس سازه نیاز دارد:

• الفny structure with a clear span exceeding 10 متر
• سازه‌ها در مناطق پر باد یا محیط‌های ساحلی که خوردگی و بارگذاری باد به ورودی‌های مهندسی خاصی نیاز دارد.
• الفny installation requiring field welding of PVC tensile fabric panels on site
• سازه‌ها بر روی فضاهای عمومی مانند مسیرهای پیاده‌روی، پارکینگ خودروها، استادیوم‌ها یا مناطق ترانزیت که خرابی سازه‌ای می‌تواند عواقب جدی داشته باشد.
• پروژه هایی که برای تایید شورا یا انطباق با پروانه ساختمانی نیاز به گواهینامه مهندسی دارند
• الفny re-tensioning or repair work where the original installation documentation is unavailable

استخدام یک متخصص برای تاسیسات پیچیده فقط به دلیل کیفیت نیست، بلکه در مورد مسئولیت است. اگر سازه ای از کار بیفتد و کسی را مجروح کند، فقدان مستندات مهندسی و نصب و راه اندازی واجد شرایط، در معرض خطر قانونی و بیمه ای قابل توجهی برای مالک ساختمان ایجاد می کند.
